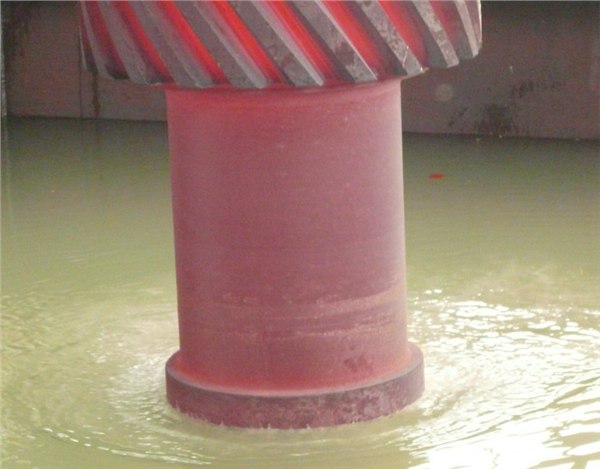

用大塑性變形（SPD）方法細(xì)化晶粒受到關(guān)注，已有許多這方面的研究報(bào)告，但在實(shí)際應(yīng)用時(shí)，其在成本及對(duì)熱處理型合金的適用性等方面仍面臨許多困難。日本研究人員開發(fā)了可連續(xù)進(jìn)行高生產(chǎn)并能細(xì)化晶粒的加工-熱處理工藝（RMA-CREO，簡稱CREO）。這種方法把棒材在高頻線圈中局部加熱、冷卻，在局部形成變形抗力低的區(qū)域，在這個(gè)區(qū)域給試樣施加扭轉(zhuǎn)力，產(chǎn)生的剪切變形使晶粒細(xì)化，細(xì)化的組織由水冷裝置進(jìn)行強(qiáng)制冷卻以防晶粒粗化。加熱扭轉(zhuǎn)變形通過在軸向的連續(xù)移動(dòng)可以進(jìn)行連續(xù)的細(xì)晶化處理。種材料只要其在加熱狀態(tài)可變形就可用CREO法進(jìn)行晶粒細(xì)化處理，該方法可用于鋁、鎂、鋼、不銹鋼、Ti-6Al-4V合金、銅合金等金屬材料。由于CERO法是種非接觸工藝方法，可在高溫下給予強(qiáng)應(yīng)變，隨后急冷，是種高的熱處理方法。以往的SPD方法往往難以適用于熱處理型合金，而CREO法可進(jìn)行有的熱處理以大幅提高材料的性能。CREO處理的原理和果大致有如下3種。

　　是晶粒細(xì)化果，即扭轉(zhuǎn)引起剪切變形，使晶粒伸長，這種伸長變形會(huì)產(chǎn)生應(yīng)變，從而使晶粒細(xì)化。由于是短時(shí)間加熱，應(yīng)變后會(huì)得到等軸的細(xì)小再結(jié)晶晶粒。
　　二是提高固溶果，即加熱和CREO的扭轉(zhuǎn)應(yīng)變引起原子間間距擴(kuò)大而促進(jìn)固溶，實(shí)現(xiàn)固溶強(qiáng)化。
　　三是結(jié)晶方向的控制果，即對(duì)于主滑移面（0001）有強(qiáng)的各向異性的HCP鈦合金等，可通過CREO處理給予所定角度定的織構(gòu)而控制這種材料的各向異性。研究人員通過對(duì)純鈦、Ti-6Al-4V、β鈦合金等的CREO處理，確認(rèn)了這種方法可細(xì)化鈦的晶粒。如對(duì)純鈦進(jìn)行CREO處理，其晶粒可由20～100μm細(xì)化到2～20μm。研究人員還將經(jīng)CREO處理的直徑19mm的純鈦棒材通過鍛造成形為半徑約90mm、厚度約3mm的圓盤。研究表明，鍛造成形可進(jìn)步細(xì)化晶粒，提高其性能。綜上所述，這種RMA-CREO方法是種可期待量產(chǎn)的實(shí)用型細(xì)化晶粒的加工-熱處理工藝。今后將對(duì)具體的加工件進(jìn)行積的實(shí)用化探討。
